Kriterien

Die Energieverbrauchskalkulation in berücksichtigt folgende Kriterien:

Preis pro kWh	Der Preis von 1 kWh Strom (Euro) muss hier hinterlegt werden.
Klimaanlage berücksichtigen	Aufgestaute Wärme in Papierausgabesystemen verursachen indirekt erhöhte Stromkosten. Die Einstellung "Klimaanlage berücksichtigen" kann in den Projekt-Einstellungen geändert werden.

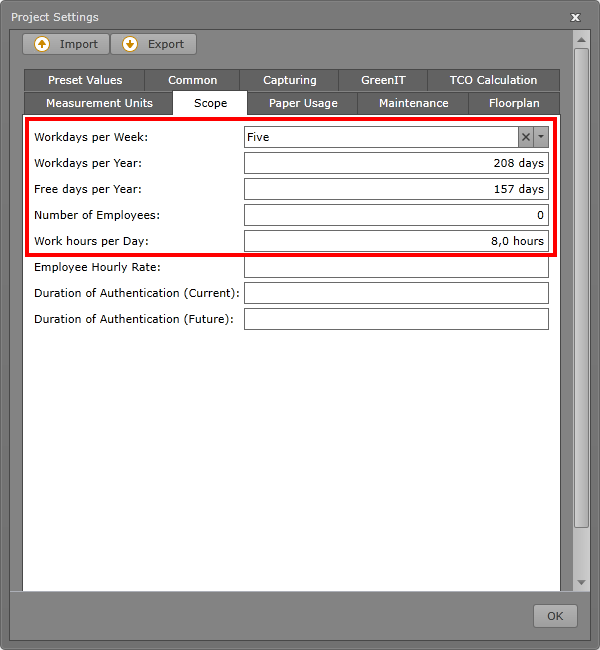

Arbeitstage	Die Anzahl der Arbeitstage pro Woche müssen hier eingetragen werden. Um den gesamten Stromverbrauch zu berechnen, wird der Stromverbrauch pro Arbeitstag berechnet und mit der Anzahl der Arbeitstage multipliziert.

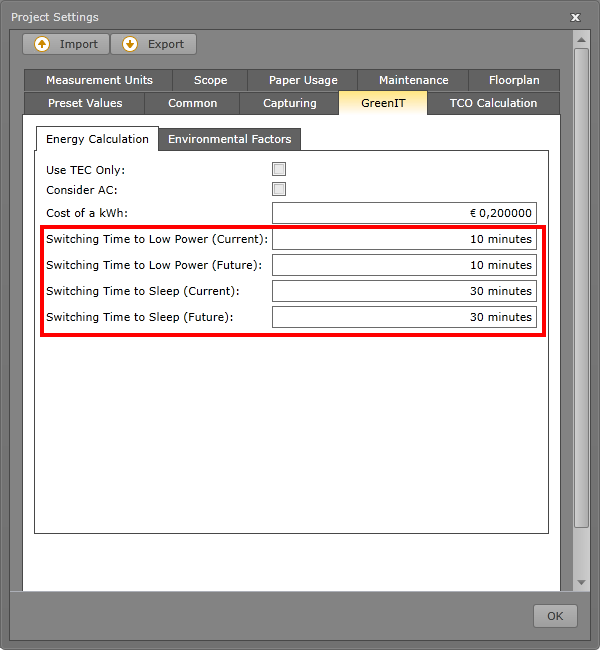

Umschaltzeiten in Minuten (Zeit in Minuten von Ende des Druckauftrags bis zum Umschalten des Gerätes auf low-power oder sleep Modus)	Definieren der Umschaltzeit für den aktuellen und künftigen Zustand. Auf diese Weise ist es möglich den Energieverbrauch durch Neukonfiguration der Aktivierungszeiten zu reduzieren. (Die Zeiten müssen sowohl für das Ende des letzten Druckauftrages sowie den Wechsel zum Low Power oder Sleep Modus angegeben werden.)

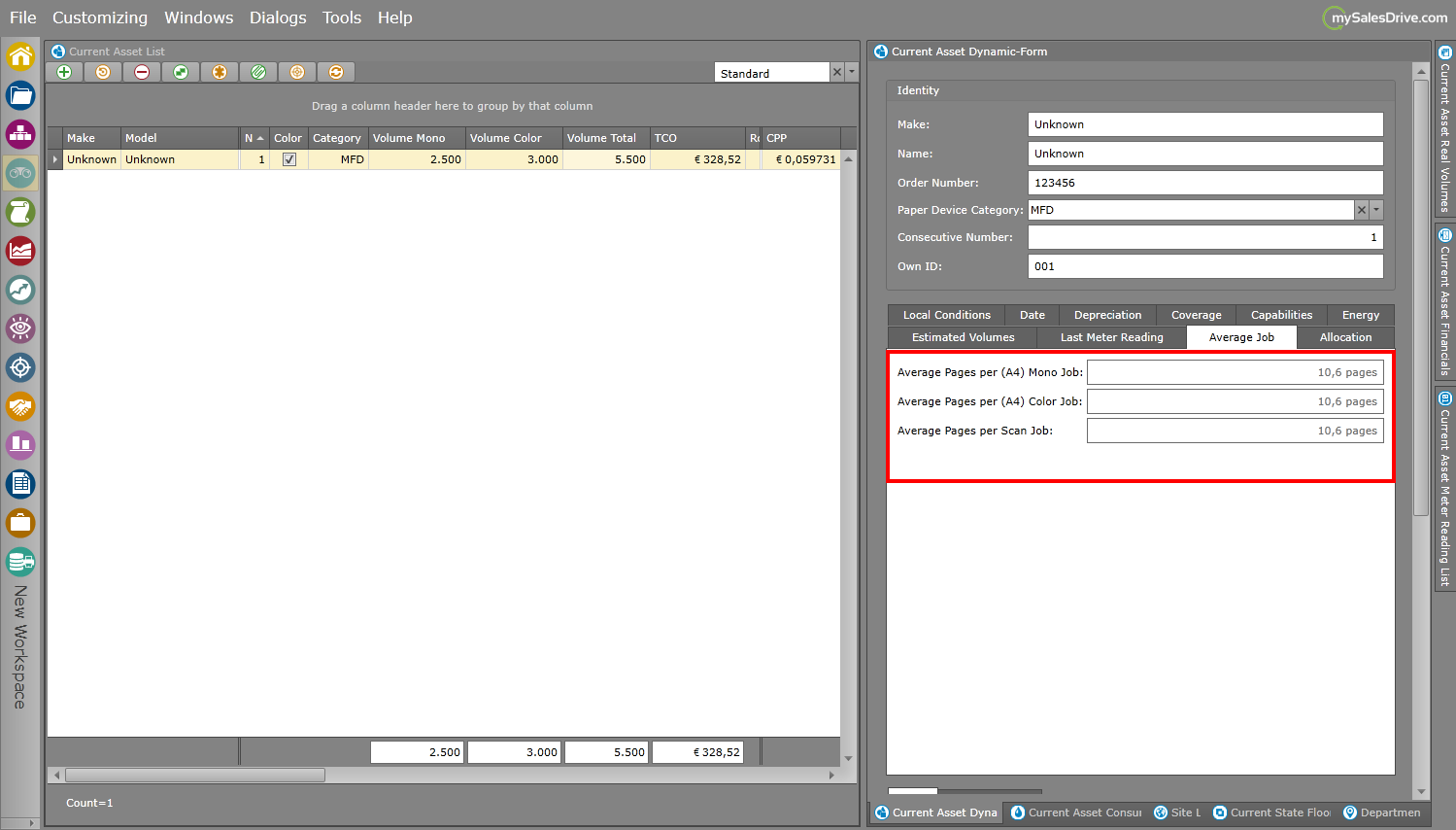

Seitenanzahl pro Auftrag	Definieren des durchschnittlichen Umfangs eines Druck- und Scanauftrags um die Anzahl der Druckauftrage pro Tag basierend auf Seiten Volumen zu berechnen. z.B. 5 Seiten pro Druckauftrag bei einem monatlichen Volumen von 1960 Seiten (oder 98 Seiten pro Tag) ergibt: 98 / 5 = 19.6 Druckaufträge pro Tag (Die Anzahl der Druckaufträge pro Tag dürfen nicht weniger als 9 und mehr als 32 sein.)
[ERGEBNIS] Anzahl der Druckaufträge pro Tag (Als ein Ergebnis der durchschnittlichen Auftragsgröße von den monatlichen Volumina)	Entweder wird die Anzahl der Druckaufträge pro Tag mit einer Formel berechnet (Quelle: TEC Measurement Procedure) oder es werden Eingaben für die durchschnittliche Druckauftragsgröße für aktuelle und künftige Situationen verwendet. Sofern die Anzahl der Seiten pro Auftrag manuell angegeben wird, wird keine vordefinierte Formel angewandt. (Quelle: TEC Measurement Procedure) Beispiel Gerät: 14 Seite pro Minute Kalkulation des Volumen per PPM: 0.50 x 14² = 98 Seiten pro Tag (siehe Punkt 5 bei TEC Measurement Procedure);

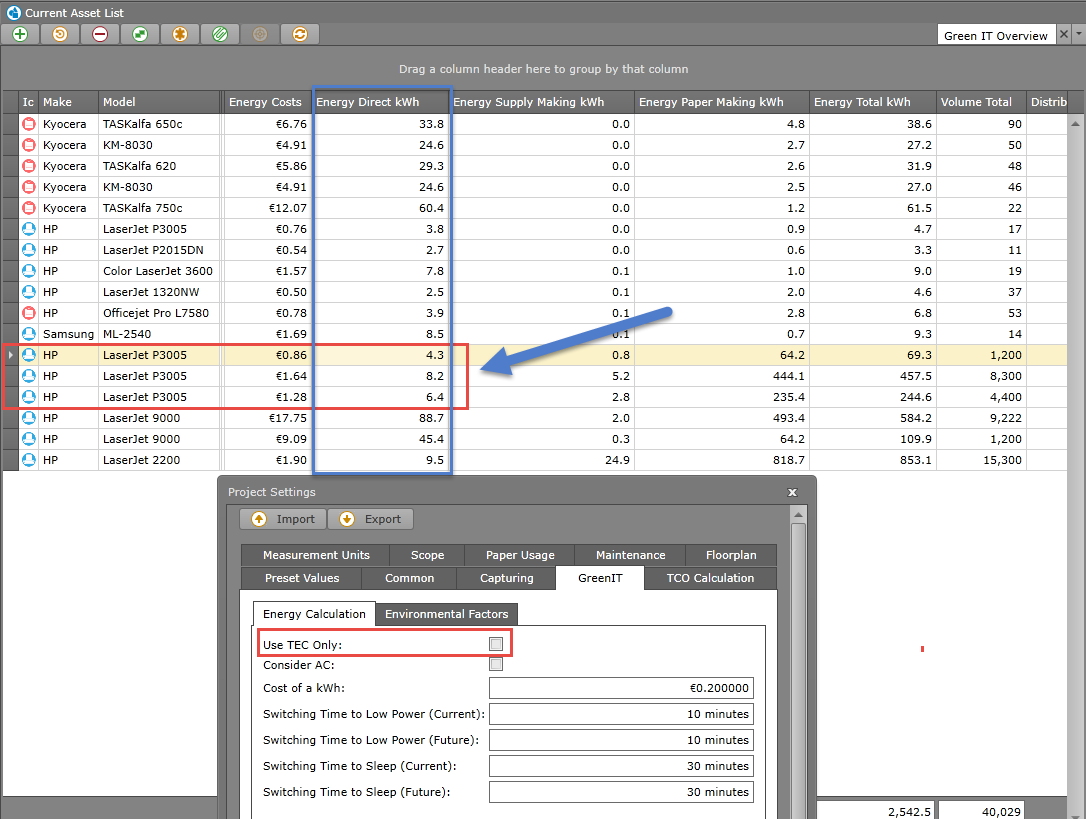

Nur TEC Werte berücksichtigen	Falls diese Option aktiv ist, wird der direkte Stromverbrauch nur nach TEC Wert berechnet. Alle anderen Stromverbrauch Parameter (z.B. Strompreis, Druckauftragsgröße, Stromverbrauch, etc.) werden in der Kalkulation nicht berücksichtigt. nur TEC Werte / keine TEC Werte Beispiel: TEC = 4.56 kWh / Woche kWh pro Monat = 4.56 * 4 = 18.24

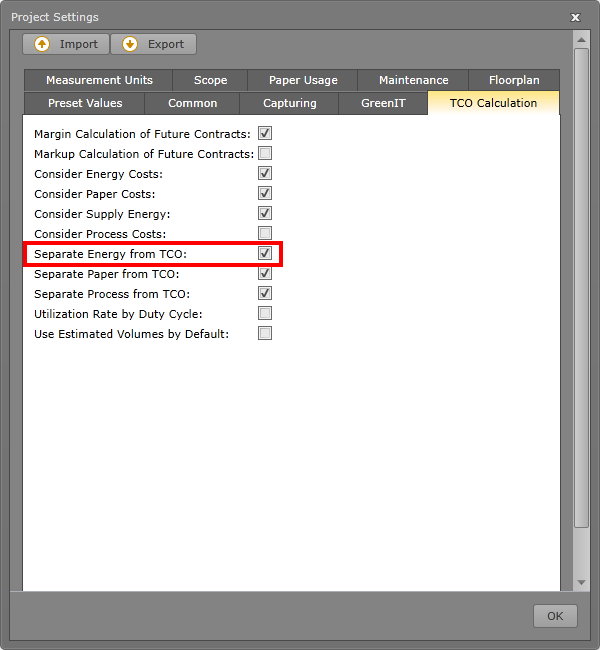

TCO darf Energiekosten nicht enthalten	Falls diese Option aktiv ist, werden die berechneten Stromkosten nicht auf die Gesamtkosten pro Gerät addiert. Stattdessen werden diese gesondert aufgeführt.

Energieverbrauch Geräte

Jeder Vermögenswert in der Datenkbank hat eigene Energie Werte. Für den Fall dass einem Vermögenswert einer oder mehrere Werte fehlen, wird einen Durchschnitt der fehlenden Werte basierend auf ähnlichen Vermögenswerten mit existierenden Werten berechnen. Mit der Berechnung ist es möglich individuelle Energiekalkulationen für jeden Vermögenswert zur Verfügung zu stellen.

Sofern die Energie Daten für einen Vermögenswert fehlen sollten, und der berechnete Durchschnittswert zu ungenau ist, ist es auch möglich manuelle Energiewerte in den Energie Bereich für jeden Vermögenswert einzugeben.

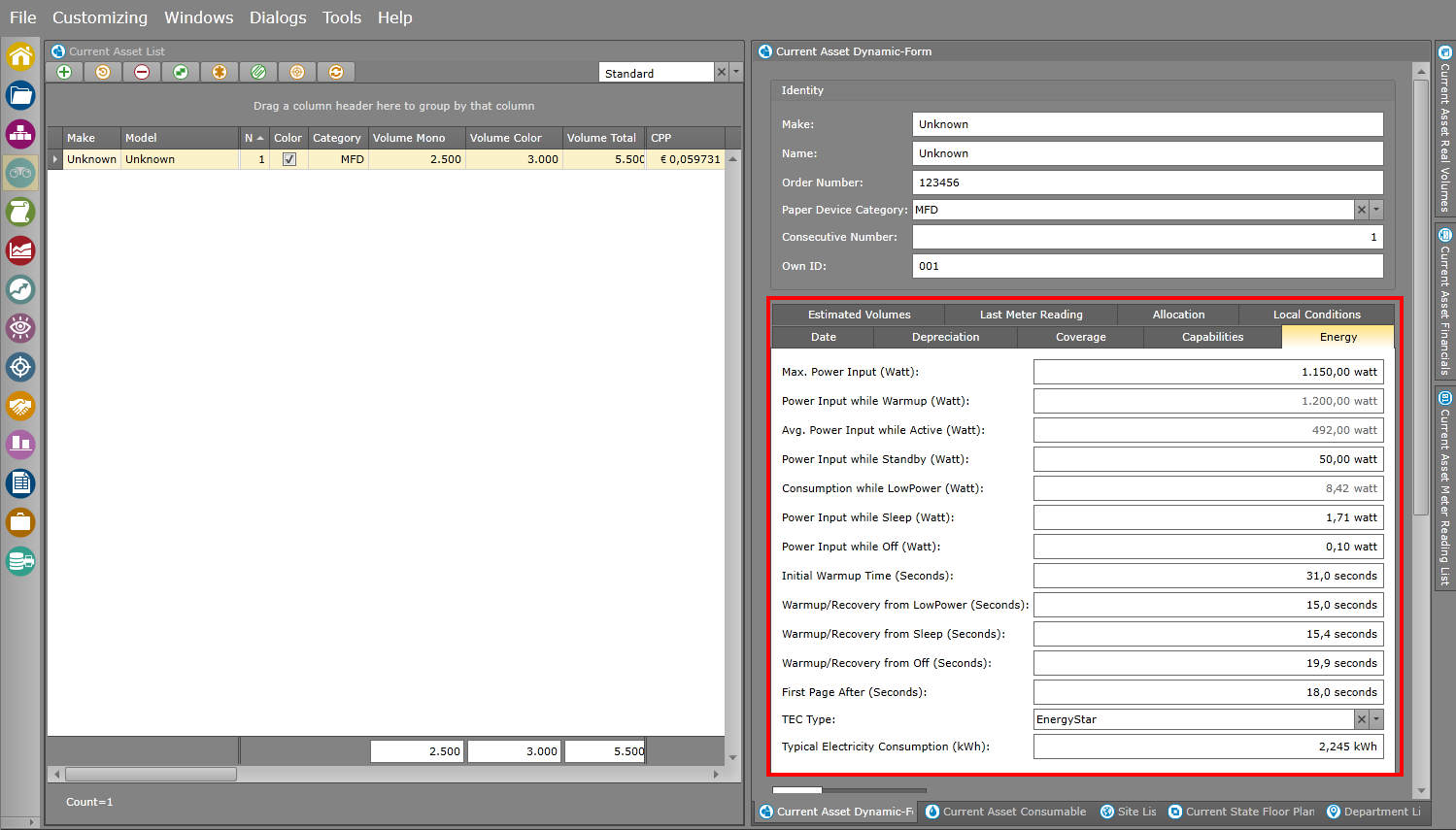

Erklärung der Energie Eingabefelder

Klicken um die GreenIT Erklärungen zu zeigen / verstecken

Feld	Beschreibung
Max. Stromverbrauch (Watt)	Auch bekannt als "Maximaler Leistungsaufnahme" oder "Spitzenleistungsaufnahme" Wenn ein Hersteller einen Wert für die Aufwärmphase angibt, so wird dieser hier priorisiert. Ansonsten wird hier hauptsächlich mit der Herstellerangabe „Maximale Leistungsaufnahme“ oder „Spitzenleistung“ gearbeitet. Vor dem Drucken z.B. aus dem Sleep Modus befindet sich das Gerät einige Sekunden (oder Minuten) in der Initialisierungsphase und hat entsprechend den maximal möglichen Stromverbrauch
Stromverbrauch in der Aufwärmphase (Watt)	Auch bekannt als "Spitzenleistungsaufnahme" Hinweis: Es wird darauf verzichtet die maximale Leistungsaufnahme von der Leistungsaufnahme in der Aufwärmphase bei der Berechnung immer klar voneinander zu trennen, da nur sehr selten durch die Hersteller beide Werte angegeben werden. Aus diesem Grund wird der maximale Stromverbrauch immer mit der Aufwärmphase gleichgesetzt.
Ø Stromverbrauch im aktiven Modus (Watt)	Auch bekannt als "Drucken" oder "Kopieren" Bei diesem Stromversorgungszustand produziert (Kopieren, Drucken) das Gerät aktiv, oder führt eine andere Hauptfunktionen aus. Die Hersteller geben oft einen durchschnittlichen Wert während des Druckens oder Kopierens an, welcher hier auch verwendet wird.
Stromverbrauch im Standby Modus (Watt)	Auch bekannt als “Idle” oder “Ready" Der Zustand, in dem das Gerät keine Ausdrucke erstellt, jedoch die Betriebsbedingungen erreicht hat und noch nicht in einen Stromsparzustand (Low Power) übergegangen ist. In diesem Zustand kann ein Gerät mit einer minimalen Verzögerung in den aktiven Betriebszustand wechseln. Alle Produktfunktionen können in diesem Zustand aktiviert werden und das Gerät muss durch Reaktion auf integrierte Eingabeoptionen in den aktiven Betriebszustand zurück wechseln können.
Verbrauch im Low-Power Modus (Watt)	Auch bekannt als “erster Ruhezustand" oder "Warmstart" Der Zustand verminderter Leistungsaufnahme, in den das Gerät nach einer Zeit (gesteuert über die Aktivierungszeiten bei den Projektdaten: Bild-2) der Inaktivität nach dem betriebsbereiten Zustand eintritt. Das Gerät benötigt dadurch weniger Zeit aus dem Niedrig Energie Modus ins Standby zurückzukehren als aus dem Sleep Modus. Dieser Modus wird nicht von jedem Gerät und Hersteller unterstützt. Viele Hersteller haben diesen Modus eigeführt um den Energieverbrauch der Geräte zu reduzieren, da die längere Aufwärmphase nach dem Sleep Modus sowie der höhere Energiebedarf in dem Standby Zustand einen höheren Stromverbrauch zu Folge hat.
Stromverbrauch im Sleep Modus (Watt)	Auch bekannt als “Letzter Schlaf Modus” oder "Energiesparmodus" Der Zustand verminderter Leistungsaufnahme bzw. Schlafmodus, in den das Gerät nach einer Zeit (gesteuert über die Aktivierungszeiten bei den Projektdaten) der Inaktivität nach dem Low-Power Zustand (bzw. Standby, wenn das Gerät über das Low-Power Modus nicht verfügt) eintritt.
Stromverbrauch bei abgeschaltet/Aus (Watt)	Auch bekannt als "Schein-Aus Zustand" Dieser Wert spiegelt den Stromverbrauch im Schein-Aus Zustand.
Initiale Aufwärmzeit (Sek.)	Initialisierungsdauer Unmittelbar nach dem Einschalten eines Gerätes testet es die wichtigsten Funktionen und wärmt (z.B. bei der Laser Technologie) sich auf. In dieser Phase hat ein Gerät i.d.R. den höchsten Stromverbrauch. Einige Hersteller geben diese Dauer als z.B. „Aufwärmzeit“ an.
Aufwachen aus dem Low-Power Modus (Sek.)	Aufwärmen bzw. Vorbereiten zum Drucken aus dem Low Power Modus Die Zeit in Sekunden, welche das Gerät benötigt um aus dem Low Power Modus in den Bereitschaft Modus zurückzukehren. Während dieser Phase wird mit dem maximalen Stromverbrauch gerechnet.
Aufwachen aus dem Sleep Modus (Sek.)	Aufwärmen bzw. Vorbereiten zum Drucken aus dem Sleep Modus Die Zeit in Sekunden, welche das Gerät benötigt um aus dem Sleep Modus in den Bereitschaft Modus zurückzukehren. Während dieser Phase wird genauso wie bei anderen Rückkehrzeiten mit dem maximalen Stromverbrauch gerechnet.
Aufwachen aus dem Aus Zustand (Sek.)	Initialisierung aus dem Schein-Aus Zustand Einige Hersteller geben auch zusätzlich die Dauer an, welche ein Gerät benötigt um sich aus dem Schein-Aus Zustand aufzuwärmen.
Erste Seite nach (Sek.)	Erste Seite nach Dieser Wert zeigt, wie lange ein Benutzer auf die erste Seite warten muss nachdem ein Druckauftrag an ein Gerät, welches sich im Standby Modus befindet, geschickt wird. Da diese Wartephase nicht mehr zur Aufwärmphase sondern mehr zum eigentlichen Ausdruck gehört, wird hier mit dem aktiven Stromverbrauch (während des Druckens) gerechnet.
TEC-Version	TEC (Herstellerangabe) Der Hersteller stellt die TEC Daten und Revision zur Verfügung (z.B. EnergyStar, Blauer Engel).
TEC Wert (kWh)	TEC (Herstellerangabe) In diesem Eingabefeld erscheint die Herstellerangabe zum TEC Wert. (Es wird hier auch kein Durchschnitt errechnet, wenn dieser Wert fehlen sollte.) Aktiviert man die Option „Ausschließlich mit TEC Werten rechnen“ bei den Projektdaten, so wird ausschließlich mit dem TEC Wert kalkuliert. Ansonsten bleibt dieser Wert unberücksichtigt.

Kalkulation des Stromverbrauches

Als Grundlage für die Erstellung des neuen Kalkulationskonzeptes diente die Spezifikation von Energy Star® „Typical Electricity Conumption (TEC) Test Procedure“.

Bei der Kalkulation des Stromverbrauchs werden zunächst die Basisdaten vorbereitet. Diese Daten beinhalten zum Teil die fest integrierte Faktoren, Werte und zum Teil die Informationen aus den Projektdaten, welche der Benutzer beeinflussen kann. Zu diesen Basiswerten gehören:

Nur mit TEC rechnen (Ja/Nein)
Strompreis (Preis pro kWh in EUR)
Klimaanlage berücksichtigen
Arbeitstage pro Woche (Anzahl Tage)
IST und SOLL Umschaltzeiten (4 x Werte in Minuten)
Druckaufträge pro Tag über Formel (Ja/Nein)
Anzahl der Seiten in einem Druckauftrag für IST und SOLL (Zahl)
Wie lange wird ein Gerät täglich verwendet? (Fester Wert: 10 Stunden)
Aufteilung der Nutzungszeit auf Vormittag und Nachmittag (5 und 5 Stunden)
Restliche Zeit pro Arbeitstag für Faxbetrieb (14 Stunden)
Restliche Zeit für Wochenende beim Faxbetrieb (Hängt von der Anzahl der Arbeitstage ab)
Anzahl der Druckaufträge pro Tag (abhängig von F und G)
Anzahl Wochen im Monat (Fester Wert: 4 Wochen)
Wie viele Minuten muss ein Gerät stehen um bei der Berechnung des Stromverbrauchs für den nachfolgenden Druckauftrag wieder mit der Start-Initiierungsphase zu kalkulieren (Fester Wert: 10 Minuten. (bzw. Aktivierungszeit Standby=>Sleep: 5 Minuten))

Wie auch in der TEC Spezifikation, wird ein Tag in mehrere Segmente aufgeteilt:

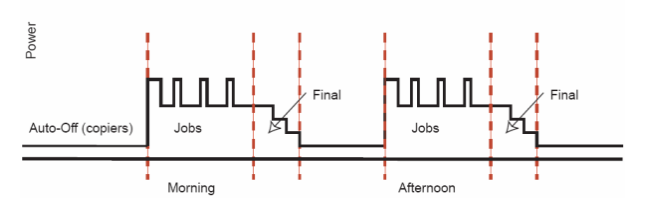

Bild 1:Aufteilung des Arbeitstages in Segmente / Cluster (Quelle: TEC Spezifikation)

Der 10 Std.- Tag wird in zwei Hauptsegmente (Vormittag und Nachmittag) mit jeweils 5 Stunden aufgeteilt. Jedes dieser Segmente hat einen Abschnitt mit Druckaufträge, welche in 15 Minuten Takt gedruckt werden und einen abschließenden Abschnitt (final period), in welchem das Gerät langsam über das StandBy und LowPower Modus in den Sleep-Modus übergeht, nachdem die letzte Seite aus dem letzten Druckauftrag gedruckt wurde.

Um den gesamten Stromverbrauch zu bestimmen, wird zunächst der Stromverbrauch für ein Segment (Vormittag bzw. Nachmittag) berechnet. Hierfür wird die Druckauftragsgröße und Anzahl der Druckaufträge für ein Segment über das mtl. Volumen und Basisdaten bestimmt.

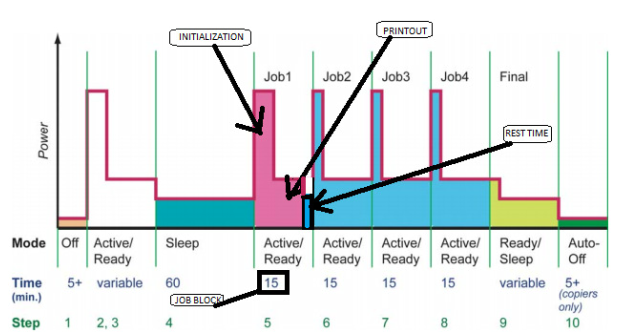

Bild 2: Aufteilung eines Segmentes (Quelle: TEC Spezifikation)

Um den Stromverbrauch für den ersten Druckauftrag zu ermitteln, wird ein Job-Block in die Initialisierung- und Druckphase aufgeteilt. Der Stromverbrauch bei der Initialisierung wird über die Initialisierungszeit (Angabe pro Gerät: [Init] oder [off]) berechnet und mit der Spitzenleistung (oder ggf. Leistungsaufnahme beim Aufwärmen) multipliziert. Die Dauer des eigentlichen Ausdrucks wird über die Geschwindigkeit und über die Anzahl der Seiten in einem Druckauftrag sowie über die Zeit, bis die erste Seite gedruckt wird, berechnet (Siehe Bild 2).

Die restliche Zeit innerhalb eines Druckaufträge (15 Minuten Block, Bild 2) wird über Angaben zur Leistungsaufnahme aus dem Stand-By Modus berechnet. Sind die Aktivierungszeiten (aus den Projektdaten) kürzer als 15 Minuten, so wird beim Druckauftragabschnitt zusätzlich auch Low Power und ggf. sogar Sleep Modus kalkuliert. So werden ggf. alle Zustände in diese Berechnung einbezogen. Ist die Aktivierungszeit länger als 15 Minuten, so wird bei der restlichen Zeit nur mit Stand-By (Ready) berechnet.

Die Kalkulation des zweiten sowie nachfolgenden Druckaufträge erfolgt ähnlich. Der einzige Unterschied liegt in der Initialisierungsphase. Je nachdem ob der vorherige Druckauftrag in dem Stand-By, Low-Power oder Sleep Modus endet wird mit der entsprechenden Rückkehrzeit kalkuliert.

Hinweis: Die Aktivierungszeiten spielen bei der Kalkulation neben den Angaben zu Leistungsaufnahme die entscheidende Rolle. So kann alleine durch die Änderung der Aktivierungszeiten der Stromverbrauch um fast das 1,5 fache reduziert oder erhöht werden. Es gibt jedoch auch festgelegten Grenzen, welche z.B. bei sehr kurzen Aktivierungszeiten (kleiner 5 Minuten bei Sleep) einen erhöhten Stromverbrauch zur Folge haben können. Dies wird dadurch begründet, dass ein Gerät nach einer längeren Ruhezeit in dem Sleep Modus somit länger zum Aufwärmen benötigt. Deshalb wird so ein Druckauftrag genauso wie der erste Druckauftrag behandelt. Die Notwendigkeit nach einer gewisse Zeit ein Gerät aufzuwärmen ist zwar von Hersteller zu Hersteller sowie von Modell zu Modell unterschiedlich, diese Werte werden aber nicht angegeben und deshalb muss hier mit der pauschalen Annahme (Basiswerte N) gerechnet werden.

Nachdem der Stromverbrauch für alle Druckaufträge in einem Segment (Vormittag) berechnet wurden, wird es mit 2 multipliziert (Nachmittag) und somit der Stromverbrauch für die Druckaufträge an einem Arbeitstag ermittelt.

Als nächstes wird der Stromverbrauch in der finalen Phase ermittelt. Dies wird über die Aktivierungszeiten und über die Angaben zur Leistungsaufnahme in dem Stand-By, Low-Power und Sleep Modus ermittelt. Dabei wird berücksichtigt, in welchem Modus der letzte Druckauftrag beendet wurde und wie lange dieser Modus bereits aktiv war. Abschließend wird, ähnlich wie bei der Druckauftragkalkulation, der Stromverbrauch durch Multiplizieren der Zustandszeiten und Wattangaben ermittelt.

So wird der Stromverbrauch an einem Tag ermittelt. Um den monatlichen Stromverbrauch zu berechnen, wird der Stromverbrauch aus einem Arbeitstag mit der Anzahl der Arbeitstage in der Woche und mit 4 (Wochen im Monat) multipliziert.

Nur TEC Werte berücksichtigen

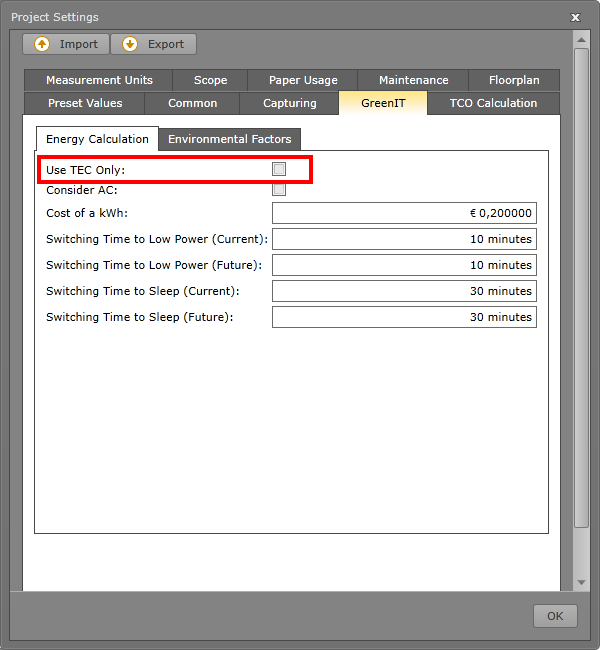

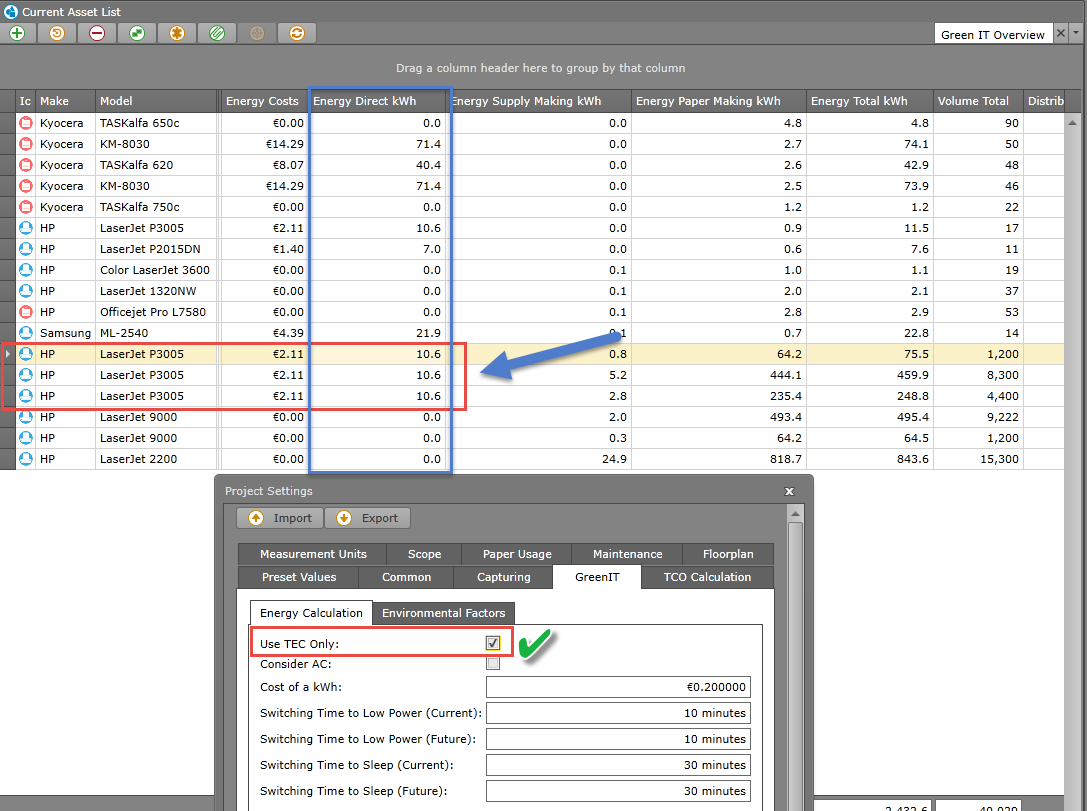

Wenn nur die TEC Werte anstatt der integrierten Stromverbrauchskalkulation verwendet werden sollen, kann ganz einfach die TEC Option in den Projekt-Einstellungen aktiviert werden.
